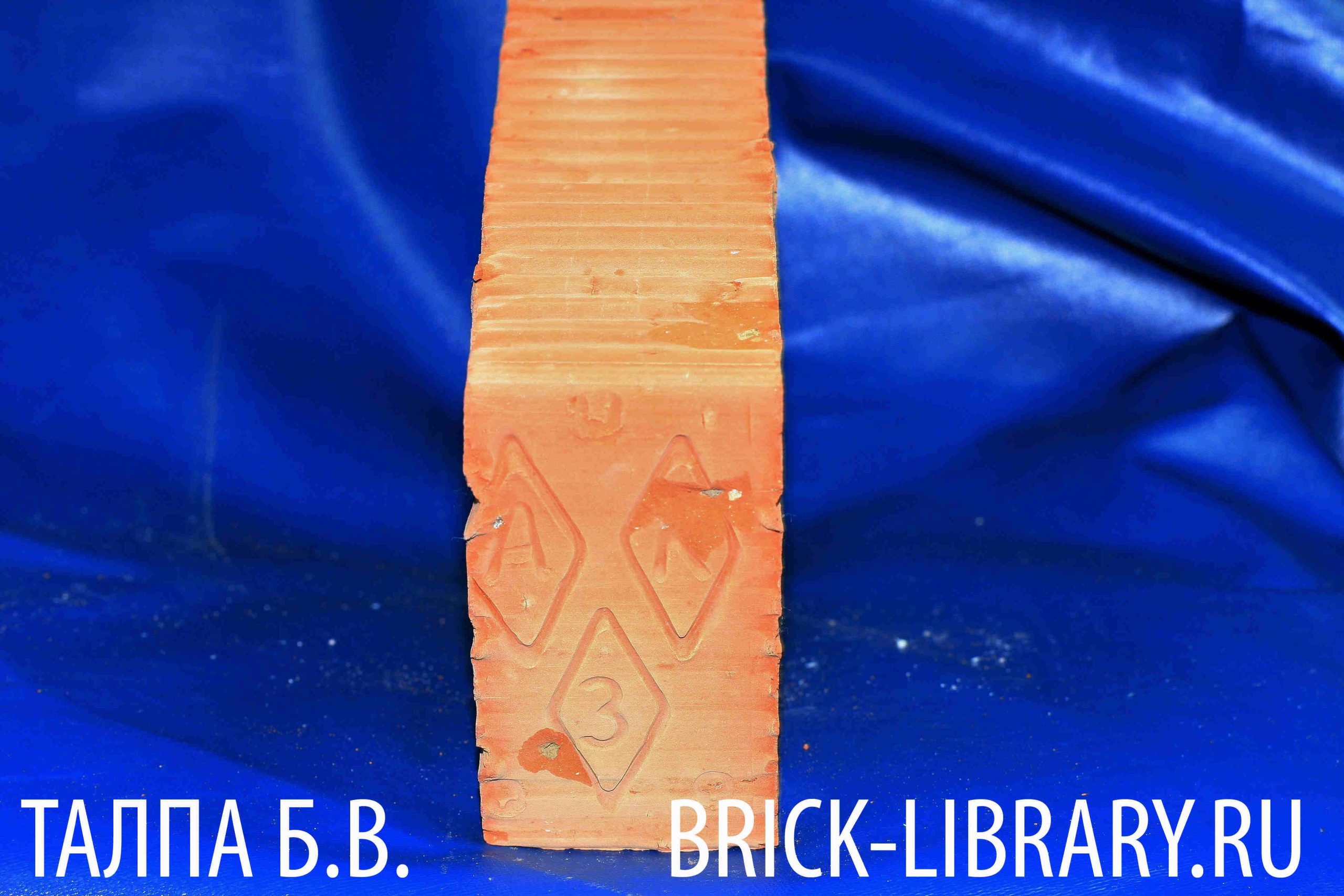

Кирпич с клеймом АКЗ

Кирпич с клеймом АКЗ. Произведен на Адербиевском кирпичном заводе. Россия, Краснодарский край, г.Геленджик, с.Адербиевка, проезд Заводской 1. Адербиевский глиняный карьер расположен в радиусе 700 метров от завода. Изготовление кирпича производиться из экологически чистой глины.

Адербиевское месторождение выявлено геологами Ростовского государственного университета в 1974 г. (Н.И.Бойко, Б.В.Талпа, Е.М.Пушкарский, И.В.Бойно-Родзевич «Отчет о поисково — ревизионных работах на   карбонатное  и    глинистое  сырье  в горной части Краснодарского  края  для рационального    размещения горнодобывающих  предприятий». ВГФ, Москва, 1977).

 Полезным ископаемым являются глинистые породы аптского воз­раста (убинская свита). Представлены они глинами темно-серыми каолинит-гидрослюдистыми, аргиллитоподобными, некарбонатными, тонкослоистыми. В них наблюдаются прослои и линзы песчаников и сидеритов (3-4 см), расстояние между которыми от 1,0 до 2,0 м.

Температура плавления этих глин (1250-1280 °С) позволяет отнести их к сырью легкоплавкому, пластичность (число пластич­ности 11,2-11,8) — умереннопластичному сырью, химсостав — к пoлукислому сырью с высоким содержанием красящих окислов.

Химсостав глин, в %: SiO₂-62,0-63,0; Аl₂O₃-17,3-17,8; TiO₂-0,82-0,92; Fe₂O₃-5,7-7,05; CaO-1,8-1,81; MgO-1,45-1,9; К₂O-2,56-2,93; Na₂O-0,93-1,2; SO₃-0,1-0,12; п.п.п.-5,46-5,5. Силикатный модуль-2,49-2,75; глиноземный-2,52-3,16.

В 1,6-1,8 км к югу от южной окраины станицы Адербиевки в откосе автомобильной дороги отобрана лабораторно-технологическая проба, результаты испытаний которой приводятся ниже. Глины, отформованные при рабочей влажности 21,9 %, относятся к неспекающемуся сырью среднетемпературного спекания (1150-1200 °С), характерна низкая температура начала спекания черепка (850 °С). С повышением температуры обжига до 1200 °С

водопоглощение черепка равномерно снижается от 14 до 3 %.

Испытания образцов, обожженных в трех температурных режи­мах (950 °С, 1000 °С и 1050 °С), показали соответственно следующие результаты: огневая усадка, %-0,2; 1,2; 2,4; общая усадка, % -3,6; 4,6; 5,8; предел прочности при сжатии, МПа-9,6; 17,6; 22,1; предел прочности при изгибе, МПа-2,2; 7,3; 7,8; водопоглощение, %-11,4; 8,9; 7,1; средняя плотность, кг/м³ -1992; 2077; 2169. На образцах — кубиках и балочках — незначительные формовочные трещины, цвет образцов розовый, звук звонкий, излом плотный, дефекты сушки сохраняются и после обжига, в некоторых балочках наблюдается легкое коробление, МРЗ-15.

Образцы, приготовленные методом пластического формования, имеют коэффициент вспучивания 2,74-3,23, среднюю плотность в куске-0,625-0,749 г/см³, а обожженные в естественном виде (фракция 5 мм) — коэффициент вспучивания 3,5 и среднюю плот­ность 0,336 г/см³. Это позволяет отнести описываемую глинистую породу к средневспучивающемуся сырью.

Глины пригодны для производства кирпича обыкновенного марок 75, 150, 200, облицовочной керамики, керам­зита, плитки для полов, гончарных и терракотовых изделий. В 1977 г. Краснодарской геологической экспедицией произведена детальная разведка Адербиеского месторождения (Сухомлина Г.С. и Александрова Н.П. Отчет о детальной разведке Адербиевского месторождения кирпичных глин в районе г. Геленджика Краснодарского края в 1977 году. Подсчет запасов на 01.07.1978 г. Протокол № 11 заседания ТКЗ при Северо-Кавказское территориальное геологическое управление от 16.11.1978 г. Утверждены по состоянию на 01.07.1978 г. баланс запасов глин Адербиевского месторождения в следующих количествах по кат. в тыс. м. куб.: А — 1262; В — 1817; А+В — 3079. Отчет и ТЭО кондиций утверждены с оценкой «хорошо»).

Марка кирпича: от 100 до 150. Кирпич бутовый, пустотелый, строительный со специальной нарезкой для штукатурки.

Ключевым фактором появления современного предприятия стало открытие сырьевой базы. В 1974–1978 гг. геологи выявили и разведали Адербиевское месторождение кирпичных глин. Запасы глины были признаны значительными и пригодными для промышленного производства. Это месторождение стало основой для будущего кирпичного завода.
