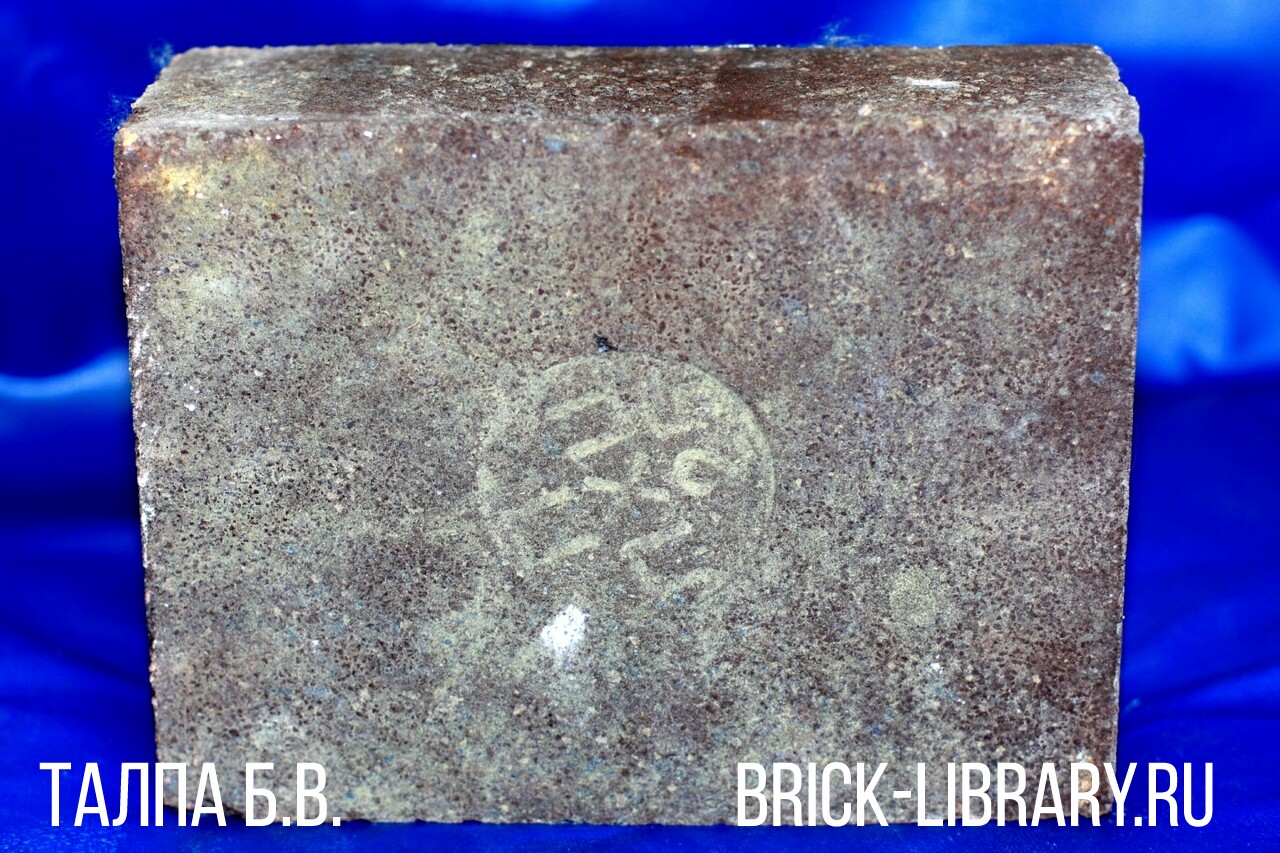

Кирпич огнеупорный хромитовый для высокотемпературной зоны цементных вращающихся печей. Найден на цементном заводе «Донцемент» в г. Амвросиевка. Производство Пантелеймоновский огнеупорный завод, ул.К.Маркса 2, пос.Пантелеймоновка, г.Горловка, Донецкая обл.
Сырьем для изготовления хромитовых огнеупорных изделий являет-ся хромитовая руда следующего химического состава: Сг2О3—42—38%; А12О3—14—23%; FeO—16-22%; MgO—12-17% и SiО2-2-8%.
Поступающую из карьеров хромитовую руду дробят на щековых дробилках до крупности зерен от 0,5 до 5мм и подают в смесительные бегуны, где к ней добавляют предварительно обожженный тонкомолотый дунит — 6%, каустический магнезит— 9%. К хорошо промешанной смеси добавляют сульфитно-спиртовую барду (0,5%) и воду до получения массы с влажностью 4—5%.
Формование сырца производят на прессах под давлением 500—600 кгс/см2. После сушки сырец обжигают в туннельных печах в течение 100—120 ч при максимальной температуре 1650° С.
Хромитовые огнеупорные изделия содержат: Сг2О3—38— 48%; А12О3—11-48%; MgO—11—24%; SiО2-2-8%; Fe2О3-15—23% и CaO—1,5—2%. Огнеупорность свыше 1900° С. Предел прочности при сжатии 300—700 кгс/см2; температура деформации под нагрузкой 2 кгс/см2 1570—1690° С. Кажущаяся пористость 15—17%: объемная масса 3—3,1 г/см2.
Хромитовый кирпич устойчив против действия основных и кислых шлаков, является нейтральным и поэтому применяется как прослойка между соприкасающимися поверхностями кислых и основных огнеупорных изделий, например между магнезитовой и динасовой кладкой передних столбиков мартеновской печи.
